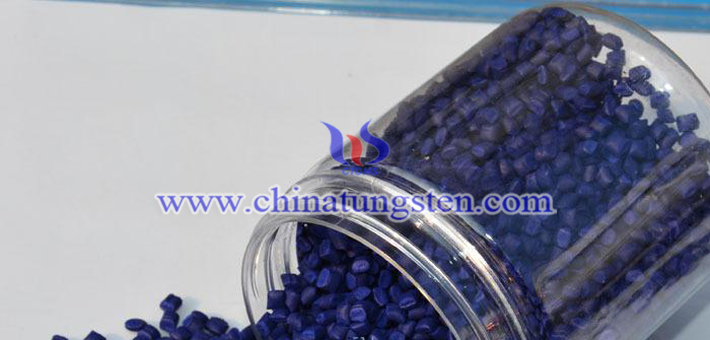

銫氧化鎢納米粉體可以用于制備隔熱母粒，所得母粒不僅具有優(yōu)良的隔熱效果，可以應(yīng)用于生產(chǎn)隔熱膜等材料，而且，由其制得的隔熱材料呈現(xiàn)透明，不會(huì)影響采光需求。因而，該種材料在隔熱領(lǐng)域的應(yīng)用逐漸拓寬。也因此，專家們更加深入研究銫氧化鎢粉體的制備方法。他們提出一種銫氧化鎢粉的制備方法，具體步驟如下：
更多內(nèi)容請(qǐng)?jiān)L問(wèn)：
http://www.tungsten-powder.com/chinese/cesium-tungsten-bronze-chinatungsten.html
1.0 將原料鎢鹽（鎢酸銨）和銫鹽（硝酸銫）分別溶解于無(wú)水乙醇中，且鎢鹽溶液通過(guò)交換樹脂配置成鎢酸溶液；
2.0 將鎢酸溶液、銫鹽溶液、反應(yīng)溶劑（三甘醇）進(jìn)行混料處理，在55-80℃水浴條件下持續(xù)攪拌1-3h，制得水熱反應(yīng)前驅(qū)液；反應(yīng)溶劑的質(zhì)量是鎢鹽和銫鹽質(zhì)量總和的1.5-3.0倍。
3.0 將前驅(qū)液置于帶有攪拌裝置的密閉水熱反應(yīng)釜中，在180-300℃條件下，攪拌反應(yīng)5-20h；

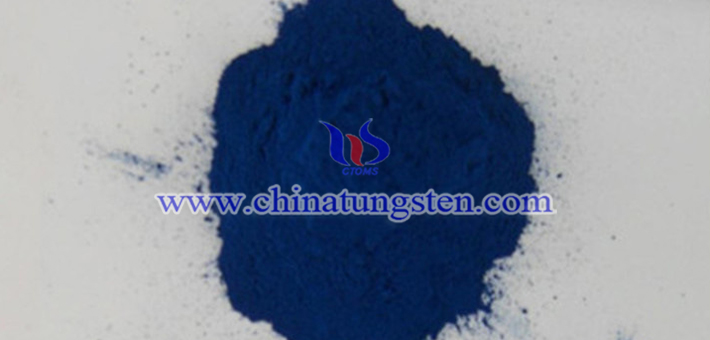

4.0 將水熱反應(yīng)沉淀物采用去離子水進(jìn)行反復(fù)洗滌后，在80-120℃條件下，干燥8-12h，采用氣流粉碎機(jī)進(jìn)行粉碎，其粉碎室空氣壓力控制在0.5-1.0MPa，粉碎轉(zhuǎn)速設(shè)定為2000-5000轉(zhuǎn)/分，再在氫氣氛圍中進(jìn)行煅燒即可得到銫摻雜氧化鎢納米粉體。
