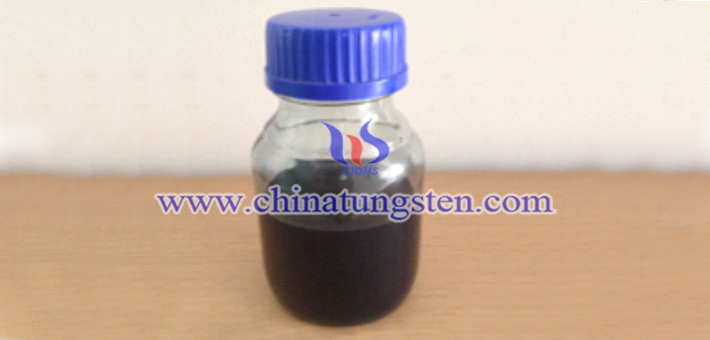

納米陶瓷分散液用銫氧化鎢納米粉體的制備隨其應(yīng)用的推廣而越受到專家們的重視。例如，有專家提出下述一種納米銫氧化鎢粉體的制備方法，具體步驟如下：
更多內(nèi)容請(qǐng)?jiān)L問：
http://www.tungsten-powder.com/chinese/cesium-tungsten-bronze-chinatungsten.html
1.0 將原料鎢鹽（鎢酸鉀）和銫鹽（硫酸銫）分別溶解于去離子水中，且鎢鹽溶液通過交換樹脂配置成鎢酸溶液；
2.0 將鎢酸溶液、銫鹽溶液、反應(yīng)溶劑（檸檬酸）進(jìn)行混料處理，在50℃水浴條件下持續(xù)攪拌1.5h，制得水熱反應(yīng)前驅(qū)液；反應(yīng)溶劑的質(zhì)量是鎢鹽和銫鹽質(zhì)量總和的1.3倍。
3.0 將前驅(qū)液置于帶有攪拌裝置的密閉水熱反應(yīng)釜中，在200℃條件下，攪拌反應(yīng)10h；

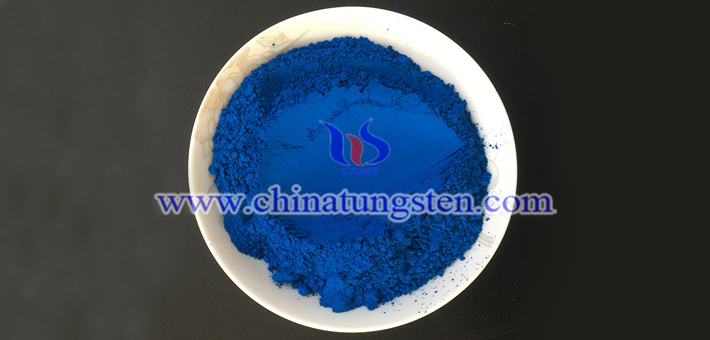

4.0 將水熱反應(yīng)沉淀物采用去離子水進(jìn)行反復(fù)洗滌后，進(jìn)行干燥、粉碎、煅燒，即得到銫摻雜氧化鎢納米粉體。
