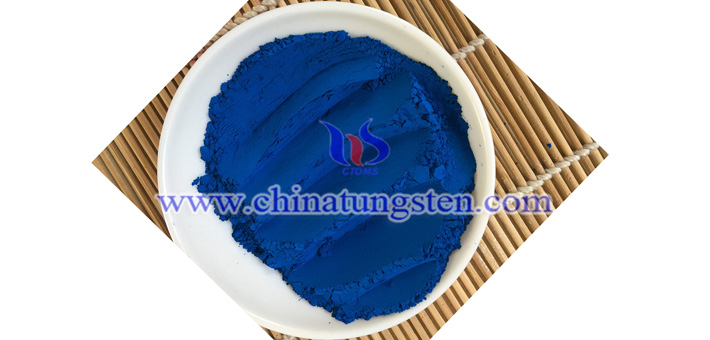

一種隔熱建筑玻璃用鎢酸銫納米粉體的制備方法，其主要包含以下步驟：
更多內容請訪問：
http://www.tungsten-powder.com/chinese/cesium-tungsten-bronze-chinatungsten.html
1.0將反應量的偏鎢酸銨和氫氧化銫溶解于溶劑正丙醇中，將上述溶液干燥（噴霧干燥）得到粉粒，再將得到的粉粒進行進一步粉碎（球磨粉碎）從而得到鎢、銫混合粉體；
2.0將鎢、銫混合粉體置于帶有攪拌的密閉反應釜中，并向其中加入作為反應溶劑的山梨醇中，于190℃攪拌反應5.5小時，反應溶劑的質量為鎢、銫混合粉體質量的3倍；
3.0將經步驟2.0中的反應產物分離（離心分離）出來，并采用去離子水或者乙醇進行洗滌，之后進行烘干，烘干之后采用氣流粉碎機進行粉碎，即得到納米鎢酸銫。其中，氣流粉碎機的粉碎室氣包的空氣壓力為0.85MPa，氣流粉碎機分級器轉速設定為3900轉/分。
