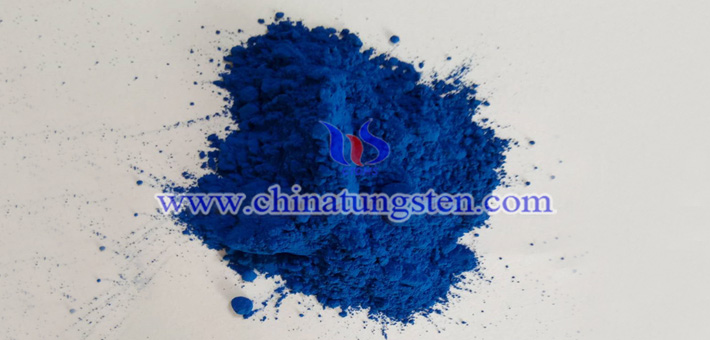

一種隔熱涂布材料用鎢酸銫納米粉體的制備方法，其包括下述步驟：
更多內容請訪問：
http://www.tungsten-powder.com/chinese/cesium-tungsten-bronze-chinatungsten.html
1.0 將反應量的鎢酸銨和氫氧化銫溶解于溶劑乙醇中，將上述溶液干燥得到粉粒，再將得到的粉粒進行進一步粉碎從而得到鎢、銫混合。其中，粉碎可采用球磨粉碎等常規的粉碎方法；干燥也采用噴霧干燥等常規的干燥方法；
2.0 將鎢、銫混合粉體置于帶有攪拌的密閉反應釜中，并向其中加入作為反應溶劑的山梨酸中，于280℃攪拌反應3.5小時，反應溶劑的質量為鎢、銫混合粉體質量的2.6倍；
3.0 將經步驟2.0中的反應產物采用板框壓濾方法等常規分離方法分離出來，并采用去離子水或乙醇進行洗滌，之后進行烘干，烘干之后采用氣流粉碎機進行粉碎，即得到目標產物，氣流粉碎機的粉碎室氣包的空氣壓力為0.9MPa，氣流粉碎機分級器轉速設定為3300轉/分。
