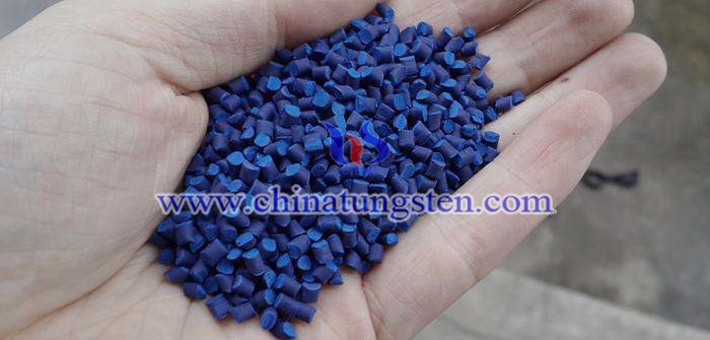

鎢酸銫粉體可以用于制備納米陶瓷粒。隨著該種陶瓷粒應(yīng)用的推廣，鎢酸銫納米粉體的制備顯得更重要了。對(duì)此，專(zhuān)家開(kāi)始考慮如何簡(jiǎn)化其加工步驟，減少加工時(shí)間。此外，專(zhuān)家也考慮到還要是操作簡(jiǎn)單的工藝。基于此，專(zhuān)家發(fā)現(xiàn)下述納米鎢酸銫粉體的加工工藝可以滿(mǎn)足。該制備工藝主要包括如下步驟：
更多內(nèi)容請(qǐng)?jiān)L問(wèn)：
http://www.tungsten-powder.com/chinese/cesium-tungsten-bronze-chinatungsten.html
1.0 將反應(yīng)量的偏鎢酸銨和硝酸銫溶解于去離子水中，將上述溶液干燥得到粉粒，再將得到的粉粒進(jìn)行進(jìn)一步粉碎，從而得到鎢、銫混合粉體；
2.0 將鎢、銫混合粉體加入到反應(yīng)釜中，并向其中加入山梨酸，于300℃，攪拌反應(yīng)5h，山梨酸的質(zhì)量為鎢、銫混合粉體質(zhì)量的3倍；

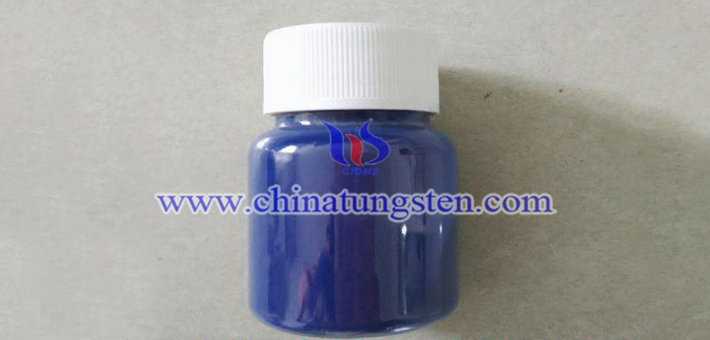

3.0 將經(jīng)步驟2.0中的反應(yīng)產(chǎn)物分離出來(lái)，并采用去離子水進(jìn)行洗滌，之后通過(guò)普通的烘箱進(jìn)行烘干，烘干時(shí)間20-30min，烘干之后采用氣流粉碎機(jī)進(jìn)行粉碎，得到納米鎢酸銫粉體；其中，烘干時(shí)間25min。
