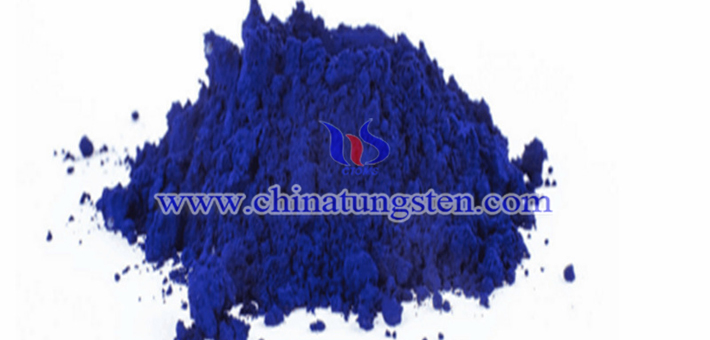

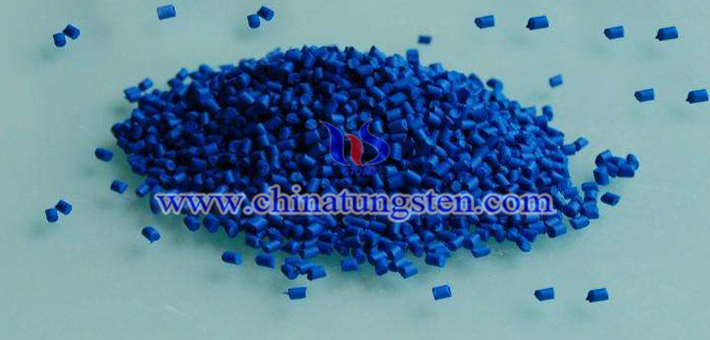

鎢酸銫粉體，主要是納米鎢酸銫粉體，可以用于制備隔熱母粒。因該種母粒被越來越廣泛地應用于隔熱領域，納米鎢酸銫的制備也顯得更加重要了。專家表示，下面的制備方法可以得到所需目標產物。
更多內容請訪問：
http://www.tungsten-powder.com/chinese/cesium-tungsten-bronze-chinatungsten.html
1.0 取1.76g的仲鎢酸銨和1.30g的硝酸銫，加入濃度為1mol/L的檸檬酸溶液和正丙醇試劑，攪拌均勻，在190℃條件下反應2.5h，得到鎢、銫混合液；
2.0 在鎢、銫混合液中加入2.4g的脲，調節反應液的pH值至5，攪拌至脲完全溶解，形成透明溶液；
3.0 攪拌上述溶液均勻后用氬氣洗滌30min，然后在90℃及氬氣保護下，插入超聲波探管，用頻率為30.10kHz的超聲波輻射6h，得到膠狀沉淀物；
4.0 將膠狀沉淀物經過陳化24h，減壓過濾后，并用蒸餾水洗滌兩次，再用體積分數為10%的乙醇溶液洗滌至濾液呈中性，最后用無水乙醇洗滌兩次；將所得前驅體于80℃下干燥數小時后研磨成粉末，將粉末置于馬弗爐中，于650℃保溫3h，隨爐冷卻，即可得到納米鎢酸銫粉體。
