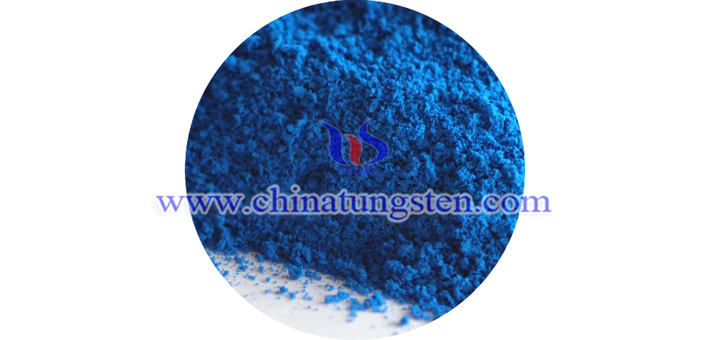

納米鎢酸銫是一種近紅外屏蔽材料，其制備方法有多種，以下主要介紹其中一種制備方法。采用該種方法制備所得粉體粒徑小、分散均勻、團聚少、純度高，且利于工業化生產。
一種納米鎢酸銫的制備方法
1.根據n (CS)/n(W) =0.33:1，將仲鎢酸銨（APT）和硫酸銫溶解于檸檬酸溶液和乙醇溶劑中，攪拌均勻后，在180-200℃條件下反應2~3h，得到鎢、銫混合液；
2.在鎢、銫混合液中加入適量的脲，調節反應液的pH值至3~5，攪拌至脲完全溶解。
3.將步驟2中完全溶解后的混合液用氬氣洗滌，并在70~90℃及氬氣保護下經超聲波輻射（超聲波輻射頻率為 24.45kHz）化學反應2~6h，得到膠狀沉淀物；
4.狀沉淀物進行陳化4~24h，之后進行過濾、洗滌、洗滌后進行微波干燥后進行煅燒到納米鎢酸銫粉體。
過濾、洗滌的具體過程為：采用減壓抽濾，同時用蒸餾水洗滌膠狀沉淀物兩次，再用體積分數為10%的乙醇溶液洗滌至濾液呈中性，最后用無水乙醇或去離子水洗滌兩次。
煅燒溫度為600-700℃，煅燒時間為3~5h。
更多內容請訪問：
http://www.tungsten-powder.com/chinese/cesium-tungsten-bronze-chinatungsten.html
