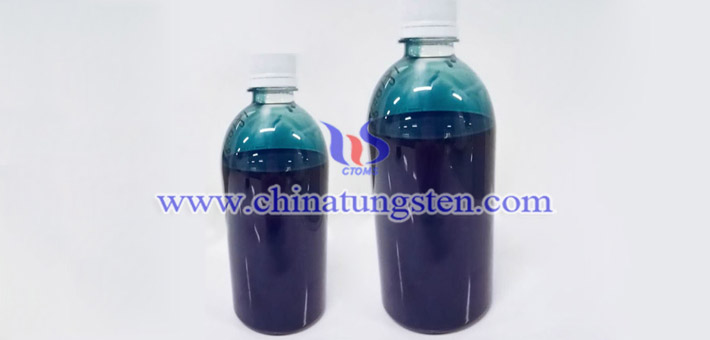

隔熱分散體用Cs0.32WO3可以鎢酸鈉和碳酸銫為原料，以Ｄ-蘋果酸為還原劑，通過水熱法制備得到。其中，原料Cs/W比為0.5，水熱溫度為175℃，水熱時間分別為24、48和72h。
更多內容請訪問：
http://cesium-tungsten-bronze.com/chinese/index.html

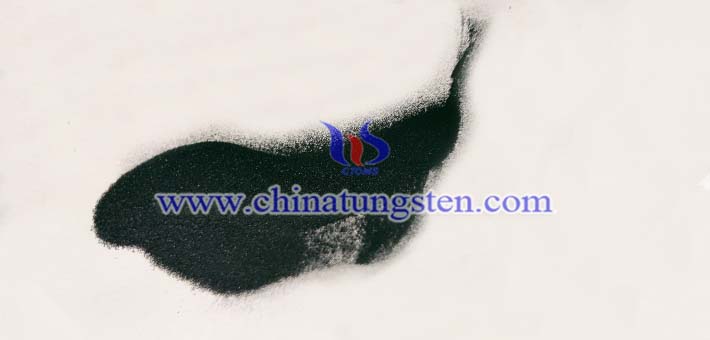

所得隔熱分散體用Cs0.32WO3粉體在1000-2500nm波段處具有較強的吸收能力，且隨著反應時間的延長，其吸收能力明顯增強。另外，水熱反應72h所得的Cs0.32WO3在1314nm波段具有強烈的吸收，其吸光度接近1.9，而水熱反應24h所得無定型Cs0.32WO3納米粉體在此波段的吸光度為1.06，表明棒狀結構的生成使Cs0.32WO3的近紅外吸光度大幅提高。
