隨著納米技術的發展和在客廳玻璃隔熱涂布材料領域的推廣，納米三氧化鎢越來越為人們所熟知。也因此，尋找到一種可以實現工業化批量生產三氧化鎢納米粉體的制備方法也備受關注。
更多內容請訪問：
http://www.tungsten-powder.com/chinese/tungsten_oxide.html

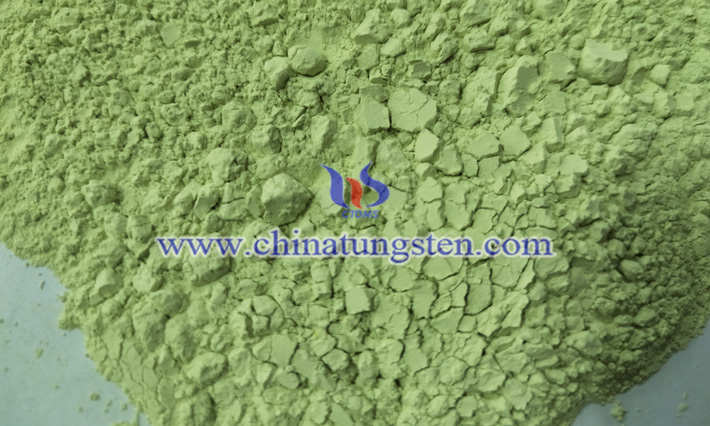

以下介紹一種納米三氧化鎢粉末的制備方法。該方法反應過程平緩穩定，易于控制，而且，制備的納米三氧化鎢顆粒細小均勻，粉末純度高。此外，由于流程簡單、易于控制，使工業化生產投資少，生產工藝簡單、方便，產品成本低，便于實現工業化批量生產。具體地，可以采用以下步驟制備納米三氧化鎢粉末：將飽和鎢酸銨溶液加熱至65-70℃，然后，按次序分別加入氯化銨、酒石酸、乙二胺四丙酸和二乙醇胺，加入過程保持攪拌至完全溶解并持續攪拌1-2h；隨后，在保持攪拌的情況下，加入硝酸形成鎢酸凝膠。然后，將凝膠置于加熱爐中在140-150℃干燥，然后，升溫至340-380℃煅燒，最后，球磨粉碎得到平均粒度23-28nm的三氧化鎢粉末。
