WO3-TiO2電致變色薄膜用WO3是一種功能性材料，也是一種無機電致變色材料。有專家通過溶膠-凝膠方法制備出了摻雜TiO2的WO3電致變色薄膜，并用電化學循環伏安裝置測其循環伏安曲線，即研究其電致變色性能。
更多內容請訪問：
http://www.tungsten-powder.com/chinese/tungsten_oxide.html

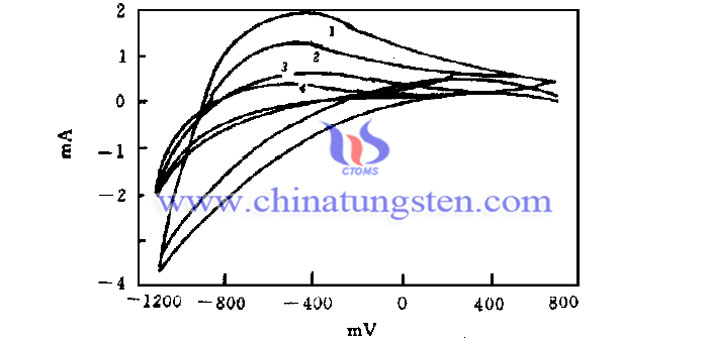

摻雜TiO2的WO3電致變色膜的循環伏安曲線如上圖所示。樣品a、b、c、d的Ti濃度分別為0mol%、15mol%、25mol%和40mol%。從圖中可以看出，隨著TiO2含量的增加，循環伏安曲線的電流峰值變化很明顯，逐漸減小；電流和電荷密度隨著TiO2含量的增加而減小。當TiO2含量低于25mol%時，薄膜的電流密度曲線與沒有摻雜TiO2的純WO3薄膜相似，只是著、脫色的正、反方向電流的峰值范圍變窄，從而使電荷密度降低，對光的吸收率降低；當TiO2含量大于25mol%時，薄膜的正、反方向電流的峰值范圍只有沒有摻雜時的一半，變色效率降低。
