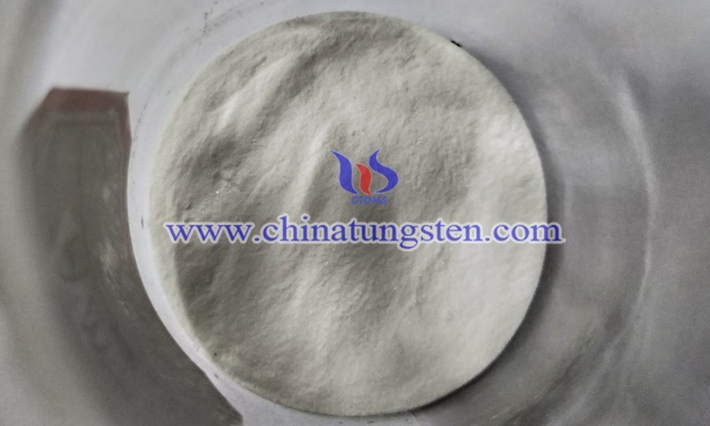

仲鎢酸銨（Ammonium paratungstate，縮寫爲“APT”）是一種常見的過渡金屬化合物，是一種白色結晶性的粉末，具有良好的物理化學性質，能用來製備氧化鎢及其他的鎢衍生物。從生産工藝上來看，APT的生産方法有很多種，包括黑鎢精礦堿煮法、白鎢精礦蘇打壓煮法、白鎢精礦鹽酸分解法等。然而，關于鎢細泥如何制取APT的方法卻很少報道。
鎢細泥制取仲鎢酸銨的工藝是通過原料（鎢細泥）堿浸、鎢酸鈉濃縮結晶、調酸除鉬、調堿除錫、串塔離子交換、仲鎢酸銨結晶等工藝來實現的。具體來說：
鎢細泥堿浸：將原料浸泡在具有一定的濃度的氫氧化鈉溶液中，然後分離堿浸渣，制取粗鎢酸鈉溶液。
鎢酸鈉濃縮結晶：結晶溫度約115℃，體積蒸發率約65%，使鎢堿分離，制取粗鎢酸鈉晶體，而含WO3堿母液返回堿浸。
調酸除鉬：在HCl和Na2S都存在的條件下，用經典的MoS3沉澱法除鉬，絮凝過濾，分離MoS3渣，制取含Mo小于0.005g/l和含WO3大于150g/l的鎢酸鈉溶液。
除錫、磷、砷和矽：分別使用添加劑Nany和Hmx來除錫和磷、砷、矽。其中，錫的除去率約爲100%，磷的除去率約爲99%，砷和矽的除去率都約爲98%。
串塔交換吸附：樹脂高徑比H:D爲4:1，綫速度15～20Cm/分，交後液含WO3小于0.15g/l。
單柱解吸：綫速度3～5Cm/分，解吸劑爲NNH4Cl和NNH4OH的混合物，高峰液（鎢酸銨溶液）比重1.07～1.09g/Cm3，含WO3180～210g/l。
仲鎢酸銨結晶：溫度約90℃，體積蒸發率約50%，WO3結晶率約99%。用50-60℃含3%NH4NO3洗液洗滌仲鎢酸銨産品，分離殘留的雜離子。
