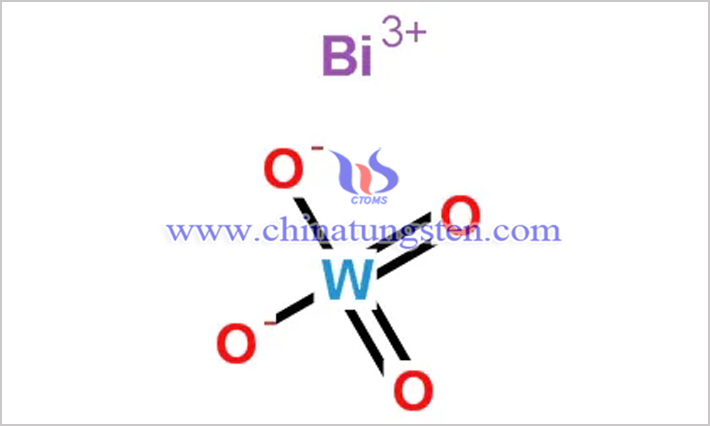

相對于二氧化鈦（TiO2）來說，鎢酸鉍（Bi2WO6）具有更好的光催化活性，主要是歸因于它能帶間隙較窄，爲2.80eV。Bi2WO6除了能降解有機污染物如苯酚、乙醛、抗生素類等之外，還能有效地利用二氧化碳和水在催化作用下生成燃料。因此，爲了開發出操作更簡單、能耗更低、産品納米晶片更小及光催化活性更高的鎢酸鉍，研究者提出了一種新的生産方法。它的具體步驟如下：
（1）在異丙醇溶劑中，硝酸鉍和甘油混合液溶劑熱反應制得甘油鉍；（2）將甘油鉍均勻分散在偏鎢酸銨水溶液中，水熱反應制得鎢酸鉍納米片。
該生産技術的注意事項：
1）步驟（1）中所述溶劑熱反應制得甘油鉍中，硝酸鉍摩爾份數爲1，甘油摩爾份數1.5-3，兩者一起溶于摩爾份數100-400的異丙醇中，攪拌均勻，在高壓釜內160-200°C溶劑熱反應1-24小時，然後自然冷卻至室溫，過濾分離出甘油鉍固體粉末，80-100°C烘乾備用。
2）步驟（2）中所述水熱反應制得鎢酸鉍納米晶片中，偏鎢酸銨摩爾份數爲1份，其水溶液濃度0.01-0.1mol/l的溶液，再加入摩爾份數爲11-13份的甘油鉍，強力攪拌使甘油鉍分散均勻，然後用硝酸調節pH值到0-2之間，在高壓釜內水熱條件下反應，乙醇洗滌産物，在80-150°C烘乾。
3）步驟（2）中所述的水熱反應溫度150-200°C，反應時間1-24小時。
使用該技術生産的鎢酸鉍納米片的平均晶粒厚度爲10-60nm，且有較大的比表面積。
