紫鎢，也就是紫色氧化鎢，可以用於製備隔熱分散體，從而應(yīng)用於隔熱膜的製備。紫色氧化鎢還能用於製備碳化鎢粉，且以紫色氧化鎢為原料製備的碳化鎢粉的細(xì)微性比以藍(lán)色氧化鎢為原料製備的碳化鎢粉的要小。
先將紫色氧化鎢和藍(lán)色氧化鎢在同一條件下通過還原制得鎢粉。然後，將製備好的4批細(xì)顆粒鎢粉分別按6.13%的配碳量配碳，人工混合後，用小球磨筒混合2.5h，於鉬絲爐中在常規(guī)工藝條件下進(jìn)行碳化。對(duì)碳化後制得的碳化鎢粉進(jìn)行性能分析。結(jié)果表明，以紫色氧化鎢為原料製備的碳化鎢粉的細(xì)微性比以藍(lán)鎢為原料製備的碳化鎢的粉末要小。

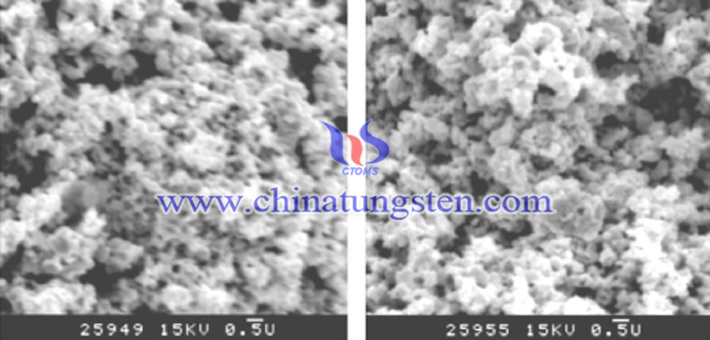

上圖是本次實(shí)驗(yàn)制得的碳化鎢粉的形貌相（3000×），圖中左邊的是以紫色氧化鎢為原料，右邊的是以藍(lán)色氧化鎢為原料。從圖中可以看出，2種原料製備的碳化鎢粉外觀相似，物料中無粗大顆粒，但紫色氧化鎢製備的鎢粉細(xì)微性更小，並且團(tuán)聚情況比較嚴(yán)重，分析發(fā)現(xiàn)這是一些軟團(tuán)聚，可以採取一定的手段將團(tuán)聚去除。
更多內(nèi)容請(qǐng)?jiān)L問：
http://www.tungsten-powder.com/traditional/violet_tungsten_oxide.html
