溶膠三氧化鎢摻鉑薄膜透光光譜

【中鎢在線新聞網-鎢新聞】

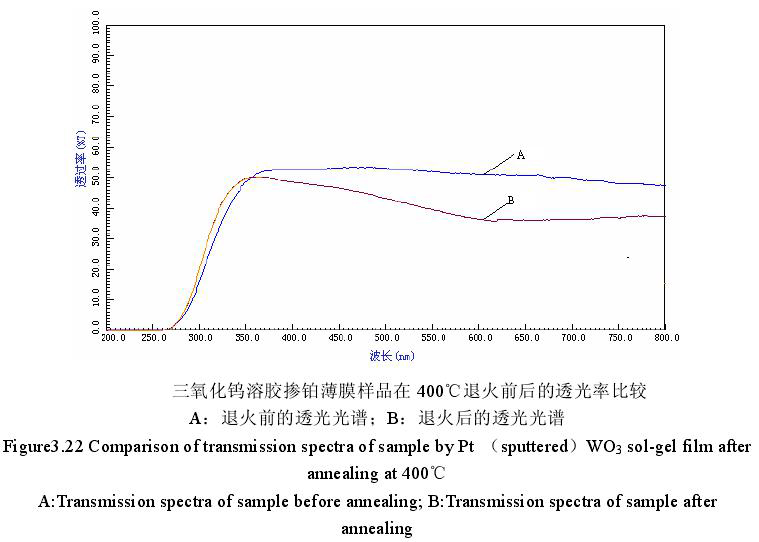

由分光光度計可得到薄膜著、退色的透射光譜，可以觀察到薄膜在可見光區域的著色、退色透過率有很大不同。利用分光光度計還可發現非晶型三氧化鎢膜相對于晶型三氧化鎢膜對可見光有很好的調制特性。圖所示是溶膠三氧化鎢摻鉑薄膜樣品在400℃退火處理前后的透光光譜的變化，由圖中可以看出高溫退火后其透光率降低了，在此溫度下降約 10％，這與不摻雜的三氧化鎢薄膜具有相同的性質。對于用溶膠凝膠法剛制備的薄膜，含有大量的有機溶劑，而且薄膜基本是由外表面含有大量羥基的三氧化鎢顆粒構成，因此，薄膜結構非常疏松，孔隙率比較大，薄膜較厚，折射率較低，則光透過率高。隨著熱處理溫度的升高，溶劑不斷揮發，孔隙率下降，使得薄膜厚度快速減小，折射率增大。當溫度進一步升高時，薄膜中三氧化鎢顆粒間發生脫水縮聚反應，孔隙率進一步降低，使得薄膜更加致密。而且，隨著熱處理的深入進行，表面含有羥基的三氧化鎢顆粒越來越少，縮聚反應的可能性也不斷降低，因此，薄膜的光透過率也隨之減小。

鎢制品生產商、供應商：中鎢在線科技有限公司

詳情查閱：www.tungsten-oxide.com

訂購電話：0592-5129696短信咨詢：15880262591

電子郵件：sales@chinatungsten.com

鎢圖片網站：http://image.chinatungsten.com

鎢視頻網站：http://v.chinatungsten.com

鎢新聞、價格手機網站，3G版：http://3g.chinatungsten.com

關注微信公眾號“中鎢在線”，了解每日鎢鉬最新價格
